电梯曳引机的工作原理

2020-08-19 17:03:59

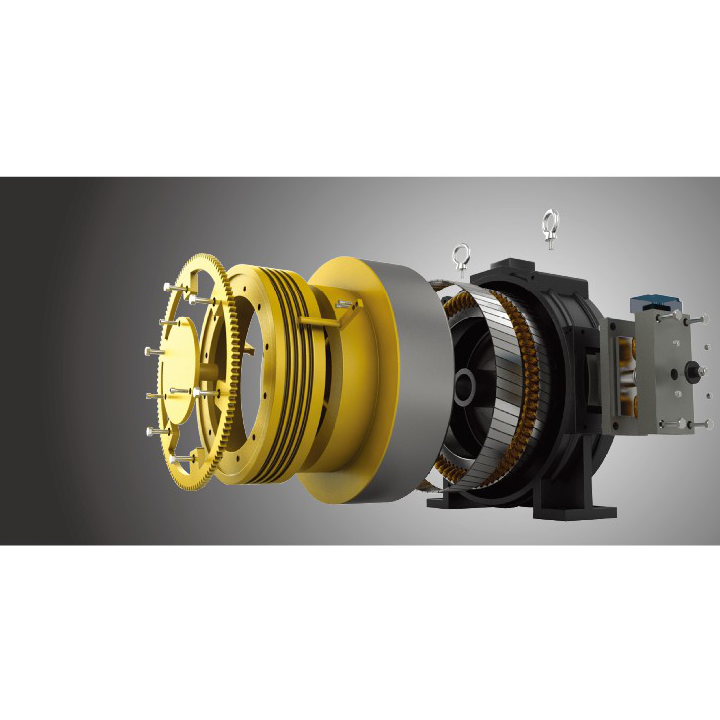

安装在机房的电动机与减速箱、制动器等组成曳引机,是曳引驱动的动力。曳引钢丝绳通过曳引轮一端连接轿厢,一端连接对重装置。为使井道中的轿厢与对重各自沿井道中导轨运行而不相蹭,曳引机上放置一导向轮使二者分开。轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽内产生摩擦力。这样,电动机转动带动曳引轮转动,驱动钢丝绳,拖动轿厢和对重作相对运动。即轿厢上升,对重下降;对重上升,轿厢下降。于是,轿厢在井道中沿导轨上、下往复运行,电梯执行垂直运送任务。

轿厢与对重能作相对运动是靠曳引绳和曳引轮间的摩擦力来实现的。这种力就叫曳引力或驱动力。运行中电梯轿厢的载荷和轿厢的位置以及运行方向都在变化。

一、当承重梁在机房楼板下面时,一般需要做一个比曳引机底盘大30mm左右、厚度为250~300mm的钢筋混凝土底座,底座上预埋好固定曳引机的螺栓。在混凝土底座下面,承重梁的上面应放臵减振橡胶垫,曳引机应固定在混凝土底座上。混凝土底座与曳引机由压板和挡板固定在一起。

二、当承重梁在机房楼板上面时,可将曳引机底盘的钢底座与承重梁螺栓连接为一体,如需减振,则应制作减振装臵。具体方法是制作两块与曳引机底座大小相同、厚20mm左右的钢板,在它们中间放臵减振橡胶垫。上面的钢板与曳引机用螺栓连接,下面的钢板与承重梁焊接在一起。为防止位移,上钢板和曳引机底盘还需设臵压板和挡板。

三、承重梁安臵在机房内高出机房楼板600mm的钢筋混凝土台上时,应在台上放臵挡板和减振橡胶垫,并装好上、下连接钢板。在钢板上固定曳引机,并用压板与挡板定位。

四、曳引轮安装位臵的校正。在曳引机上方固定一根水平铅丝,从这根水平铁丝上悬挂两根垂线对准楼面木板上的轿厢架中心点和对重中心点,再根据曳引绳中心计算出曳引轮节圆直径,然后在水平铅丝上相应位臵悬挂另一根铅垂线。然后再通过这些标准线对曳引机进行校正。

安装的技术要求

(1)曳引轮位臵偏差:前、后(向着对重)方向不应超过±2mm,左右方向不应超过±1mm。

(2)曳引轮铅垂度误差不大于2.0mm。

(3)曳引轮与导向轮或复绕轮的平行度误差不大于±1mm。
